Структурированный каталог

Каталог оборудования

Модели, комплектация и технические параметры.

3 / 6 / 10 кВОборудование ПРОНЕГА
Высоковольтный привод

ПРОНЕГА

Комплекс управления электродвигателями и технологическим процессом: частотный привод, распределение питания, автоматика и рабочее место оператора.

3 / 6 / 10 кВвысоковольтный привод
315 кВт—20 МВтмощность двигателя серии ВПЧ
АСУ ТПинтеграция управления
По проектучисло механизмов
  • Преобразователь частоты серии ВПЧА или ВПЧС под тип двигателя
  • Высоковольтная коммутация и технологические блокировки

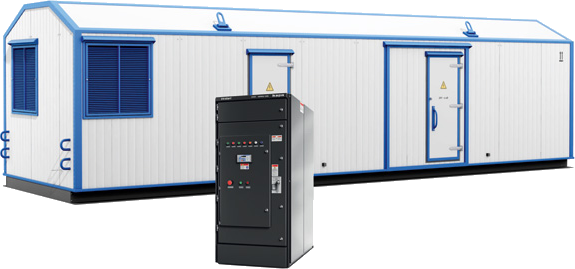

Плавный пускОборудование ЛЕГАТО
Плавный пуск

ЛЕГАТО

Управление пуском электродвигателей: снижение пусковых токов и механических нагрузок, коммутация и интеграция в систему управления предприятия.

Плавный пускуправляемый разгон
1—8 и болеедвигателей в системе
Байпаспроектная схема питания
АСУ ТПдистанционное управление
  • Устройство плавного пуска и высоковольтная коммутация
  • Местные посты пуска и останова

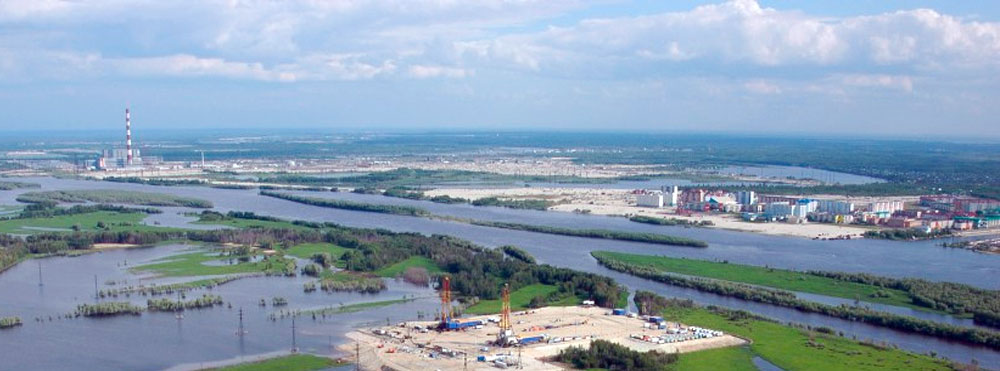

3 / 6 / 10 кВОборудование ВПЧ + РУ + АСУ
Комплектный проект

ВПЧ + РУ + АСУ

Привод, распределение энергии и автоматизация под технологическую задачу. Подбираем оборудование по двигателю, питающей сети и режимам работы механизма.

3 / 6 / 10 кВсерия высоковольтных ВПЧ
315 кВт—20 МВтмощность двигателя
≥ 96%КПД ВПЧ с трансформатором в номинальном режиме
Modbus RTUсвязь серии ВПЧ
  • Обследование технологической задачи и параметров двигателя
  • Подбор ВПЧ, системы коммутации и защит
250 / 270 тОборудование ILS-250E / 270E
Электрический буровой комплекс

ILS-250E / 270E

Блочно-модульный кустовой комплекс с двухсекционной телескопической вышкой, электрическим частотным приводом лебёдки, ротора и буровых насосов.

250 / 270 тдопускаемая нагрузка на крюке
до 4 000 мусловная глубина
6 кВ · 50 Гцсетевое электроснабжение
≤ 40 ткрупный транспортируемый узел, кроме ВЛБ
  • Вышко-лебёдочная установка на самоходном шасси и телескопическая мачта
  • Буровая лебёдка 1 000 кВт с электрическим частотно-регулируемым приводом
250 тОборудование МБС ИДЕЛЬ
Идель Нефтемаш

МБС ИДЕЛЬ

Вышко-лебёдочная установка и монтажная база для электрического бурового комплекса. В материалах ILS указана кооперация с «Идель Нефтемаш».

250 тнагрузка ILS-250E
4000 мусловная глубина ILS-250E
14×14вариант самоходного шасси
Полуприцепвариант монтажной базы
  • Вышко-лебёдочная установка
  • Самоходное шасси или полуприцеп
до 52 МПаОборудование МБН 950—2500
Насосные блоки

МБН 950—2500

Насосные блоки на базе поршневых и плунжерных насосов. Электропривод и система управления подбираются по требуемой подаче, давлению и условиям площадки.

до 52 МПамаксимум отдельных моделей
до 77,6 л/смаксимум отдельных моделей
1000—1600 кВтприводы поршневых блоков
Рама / контейнерварианты размещения
  • Поршневой или плунжерный насос
  • Регулируемый электропривод
до 2 × 1600 кВтОборудование СУБН
Привод насосов

СУБН

Контейнерная система частотного регулирования и электроснабжения одного или двух буровых насосов с возможностью синхронизации давления в манифольде.

до 2 × 1600 кВтуправляемая мощность
20 / 40 ftгабарит блок-контейнера
0—100%плавная регулировка расхода
100% заводскаяготовность к подключению
  • Частотное регулирование приводов буровых насосов
  • Пульты управления и кабельная продукция
УправлениеОборудование Кабина бурильщика
Управление комплексом

Кабина бурильщика

Рабочее место оператора бурового комплекса. Компоновка органов управления и визуализации согласуется с составом механизмов и системой автоматики.

Управлениепост бурильщика
Визуализацияпараметры комплекса
ILSинтеграция с механизмами
По проектуоснащение кабины
  • Кабина с рабочим местом оператора
  • Органы управления механизмами
VFDОборудование Модуль VFD и РУ/НКУ
Энергокомплекс МБУ

Модуль VFD и РУ/НКУ

Мобильные здания для распределения электропитания и частотного управления механизмами ILS. Состав приводов и распределительных устройств задаётся проектом.

VFDчастотное управление
РУ/НКУраспределение питания
6 кВпитание комплекса ILS-250E
Модулитранспортируемое исполнение
  • Модуль распределительных устройств РУ/НКУ
  • Модуль частотных преобразователей VFD
2 модуляОборудование Система очистки бурового раствора
Циркуляционная система

Система очистки бурового раствора

Приготовление, очистка и хранение бурового раствора. В составе ILS используются два раздельных модуля, соединённых коммуникационным быстроразборным коробом.

2 модулякомпоновка ILS
Очисткаот выбуренной породы
Приготовлениенового раствора
Хранениетехнологический запас
  • Два раздельных модуля системы очистки
  • Оборудование поддержания параметров раствора
200—3600 кг/чОборудование ПАРРУС-БУР
Тепловой комплекс буровой

ПАРРУС-БУР

Модульная парогенерация для технологических задач бурового комплекса. Производительность и параметры пара подбираются по потребителям площадки.

200—3600 кг/чопубликованная линейка ИПК
30 секвыход на режим по данным производителя
10—100%регулирование производительности
0,4 кВпитание стандартных ИПК
  • Индукционные парогенераторы ПАРРУС
  • Контейнерное размещение

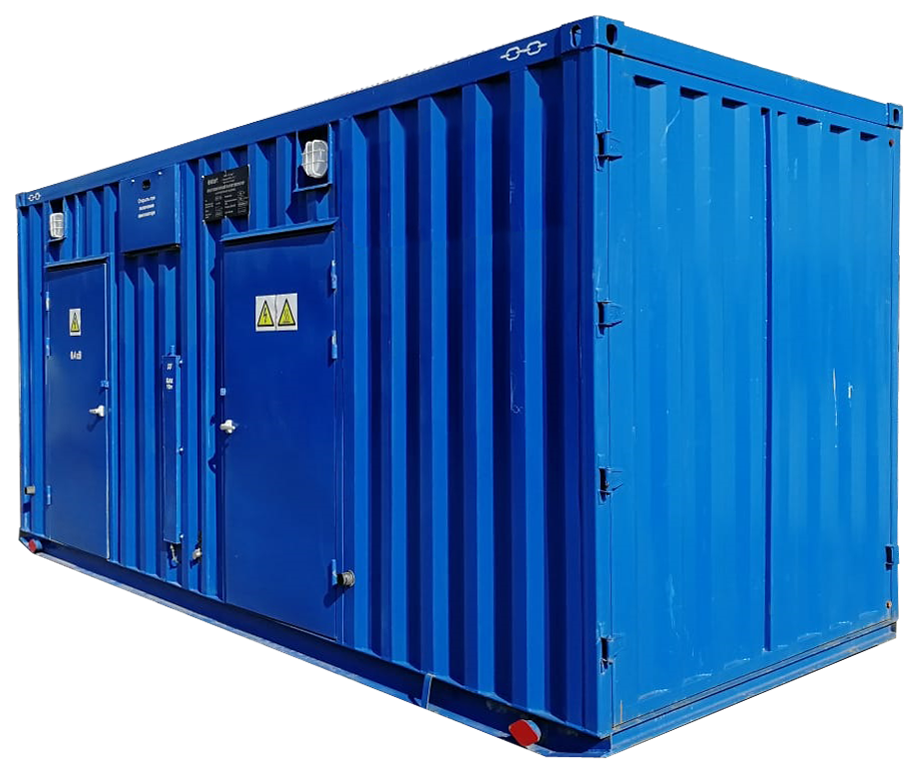

3—500 кг/чОборудование ИП 3—500
ПАРРУС · серия ИП

ИП 3—500

Проточные индукционные парогенераторы ПАРРУС для технологического пара. Подбор учитывает расход, давление, температуру и качество питательной воды.

3—500 кг/чотдельные модули
до 9 бардля ИП-100…500 в каталоге
30 секвыход на режим по данным производителя
Модульная сборкаповышение производительности
  • Индукционный нагревательный узел
  • Питательный насос
200—3600 кг/чОборудование ИПК
ПАРРУС · котельные

ИПК

Блочно-модульная паровая котельная на индукционных генераторах. Поддерживает требуемое давление и регулирует выработку пара под нагрузку потребителей.

200—3600 кг/чопубликованная линейка
10—100%регулирование производительности
0,4 кВпитание стандартных исполнений
110—195 °Cопубликованный диапазон температуры
  • Утеплённый блок-бокс
  • Индукционные парогенераторы

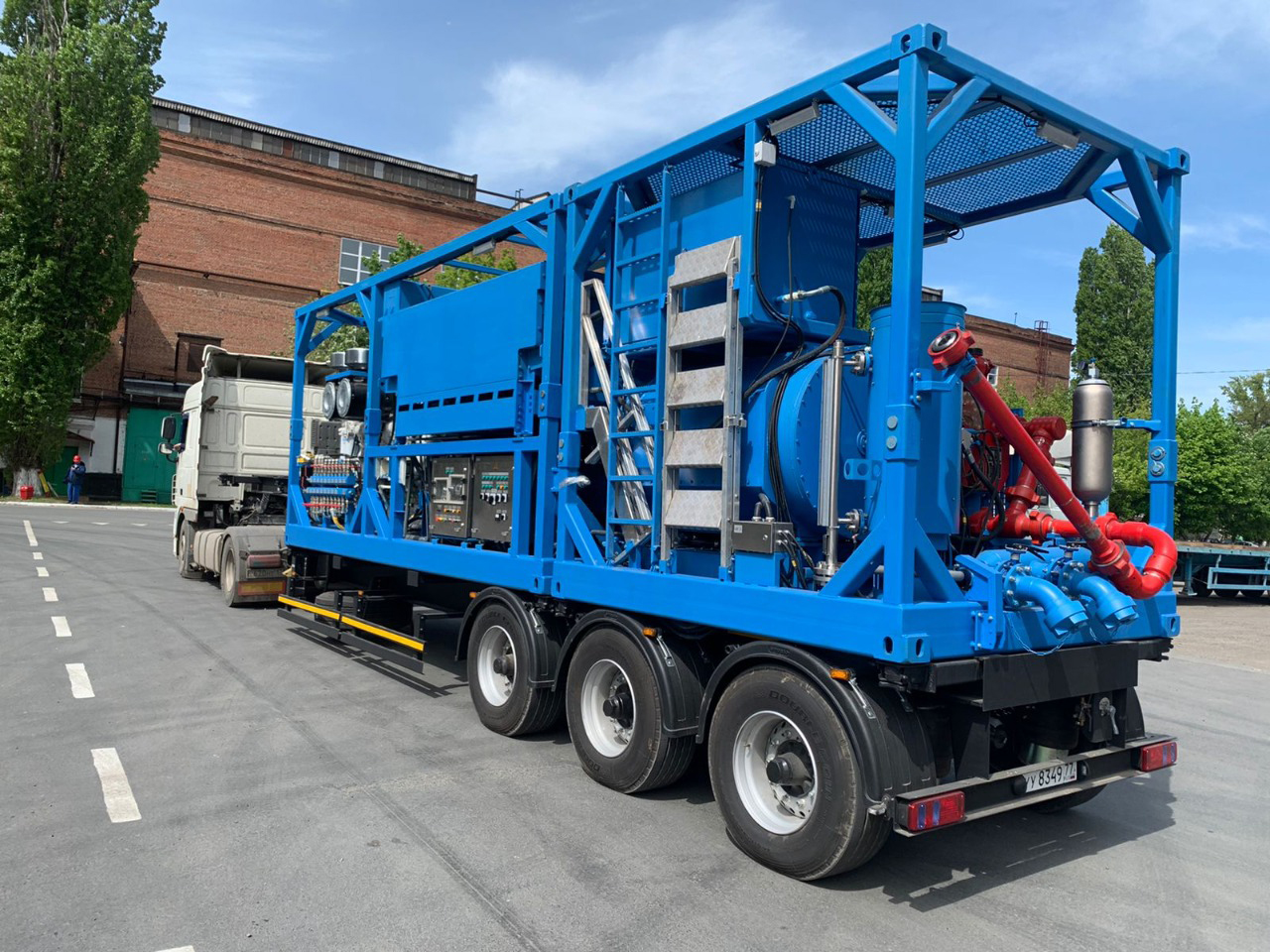

3-в-1Оборудование ППУ СПРИНТЕР
Мобильная паровая установка

ППУ СПРИНТЕР

Оперативный автомобиль, индукционная паровая установка и генератор для выездных работ. Возможности зависят от шасси и выбранной комплектации.

3-в-1транспорт, пар и электричество
100—500 кг/чстандартные комплектации на странице СПРИНТЕР
до 200 кВтотдельные тяжёлые шасси
до 7 местотдельные двухрядные кабины
  • Автомобильное шасси под условия выезда
  • Утеплённый фургон
