Техническое решение

Высоковольтное устройство плавного пуска ЛЕГАТО 6–10 кВ

Тиристорное устройство плавного пуска для контролируемого разгона и останова высоковольтных электродвигателей с полным устранением гидравлических ударов.

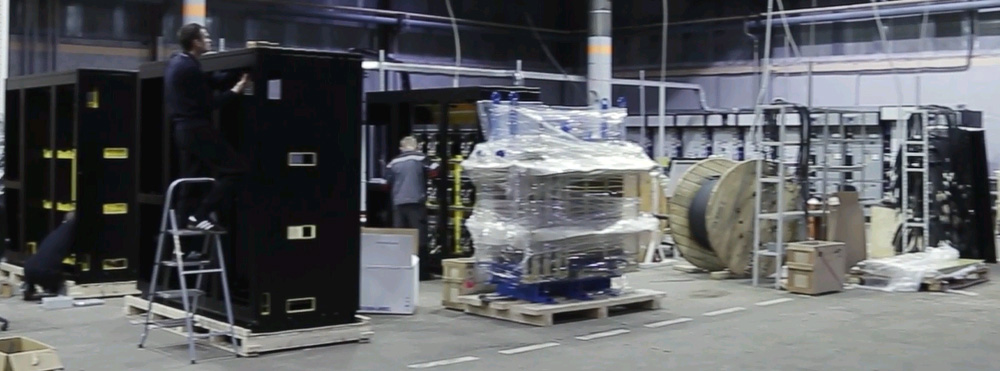

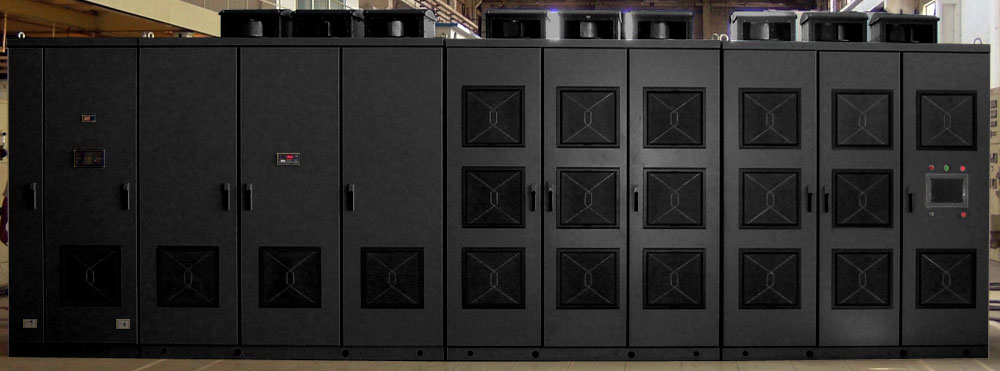

Изображение серийного или близкого исполнения. Финальная компоновка определяется проектом.

6—10 кВкласс напряжения

до 12,5 МВтмощность привода

1,5—3,5 Iномограничение пускового тока

100%безударный пуск механизмов

Состав решения

Силовые встречно-параллельные тиристорные вентили с оптоволоконной изоляцией
Встроенный вакуумный контактор автоматического шунтирования (байпас)
Цифровой микропроцессорный контроллер защиты и плавного нарастания момента
Контур бездатчиковой синхронизации с питающей сетью
Интерфейсы верхнего уровня Modbus-RTU, Profibus-DP, Ethernet

Модели и исполнения

Модель	Напряжение	Ток двигателя	Режим пуска
Легато-6-200	6 кВ	до 200 А	Плавный разгон / плавный останов
Легато-6-400	6 кВ	до 400 А	Ограничение тока + толчковый пуск
Легато-10-315	10 кВ	до 315 А	Векторное управление моментом
Легато-10-630	10 кВ	до 630 А	Многодвигательный каскадный пуск

Не нашли точное исполнение?

Спроектируем под вашу технологию.

Начнём с опросного листа, нагрузки и условий эксплуатации.

Передать исходные данные

Техническая основа: исходный продуктовый ресурс. Параметры требуют подтверждения в коммерческом предложении.
