Техническое решение

Частотно-регулируемый электропривод ПРОНЕГА 6–20 кВ

Многоуровневый высоковольтный преобразователь частоты с изолированными H-мостовыми силовыми ячейками для насосов, вентиляторов, компрессоров и мельниц.

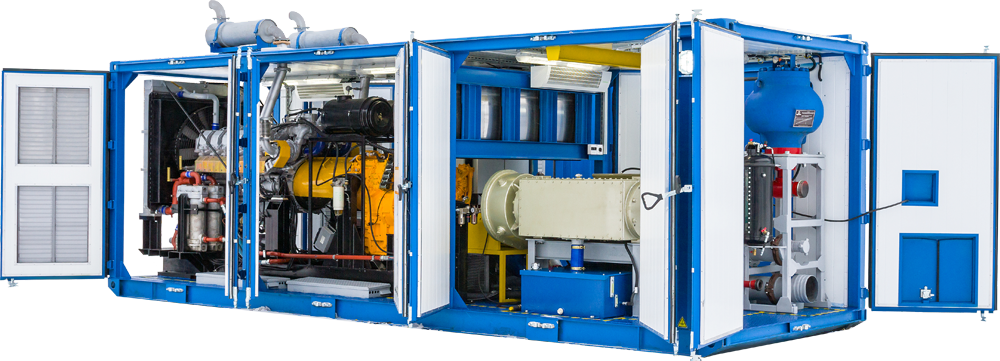

Изображение серийного или близкого исполнения. Финальная компоновка определяется проектом.

6—20 кВнапряжение

до 25 МВтединичная мощность

THD < 2%гармоники сети

−60…+45 °Cисполнение УХЛ1

Состав решения

Многоуровневый силовой инвертор на IGBT ячейках с оптической развязкой
Сухой многообмоточный фазосдвигающий трансформатор с медной обмоткой
Микропроцессорная система векторного управления на базе DSP/FPGA
Интегрированный вакуумный байпас и дублированная система охлаждения
Шкафное (IP31/IP42) или блок-модульное контейнерное исполнение УХЛ1

Модели и исполнения

Серия	Напряжение	Мощность	КПД
Пронега-6	6,0 / 6,6 кВ	250 — 8 000 кВт	≥ 98,5%
Пронега-10	10,0 / 11,0 кВ	400 — 12 500 кВт	≥ 98,5%
Пронега-М	15,0 / 20,0 кВ	1 250 — 25 000 кВт	≥ 98,6%
Пронега-Box	6 — 10 кВ (УХЛ1)	до 10 000 кВт	Контейнер УХЛ1

Не нашли точное исполнение?

Спроектируем под вашу технологию.

Начнём с опросного листа, нагрузки и условий эксплуатации.

Передать исходные данные

Техническая основа: исходный продуктовый ресурс. Параметры требуют подтверждения в коммерческом предложении.
