Техническое решение

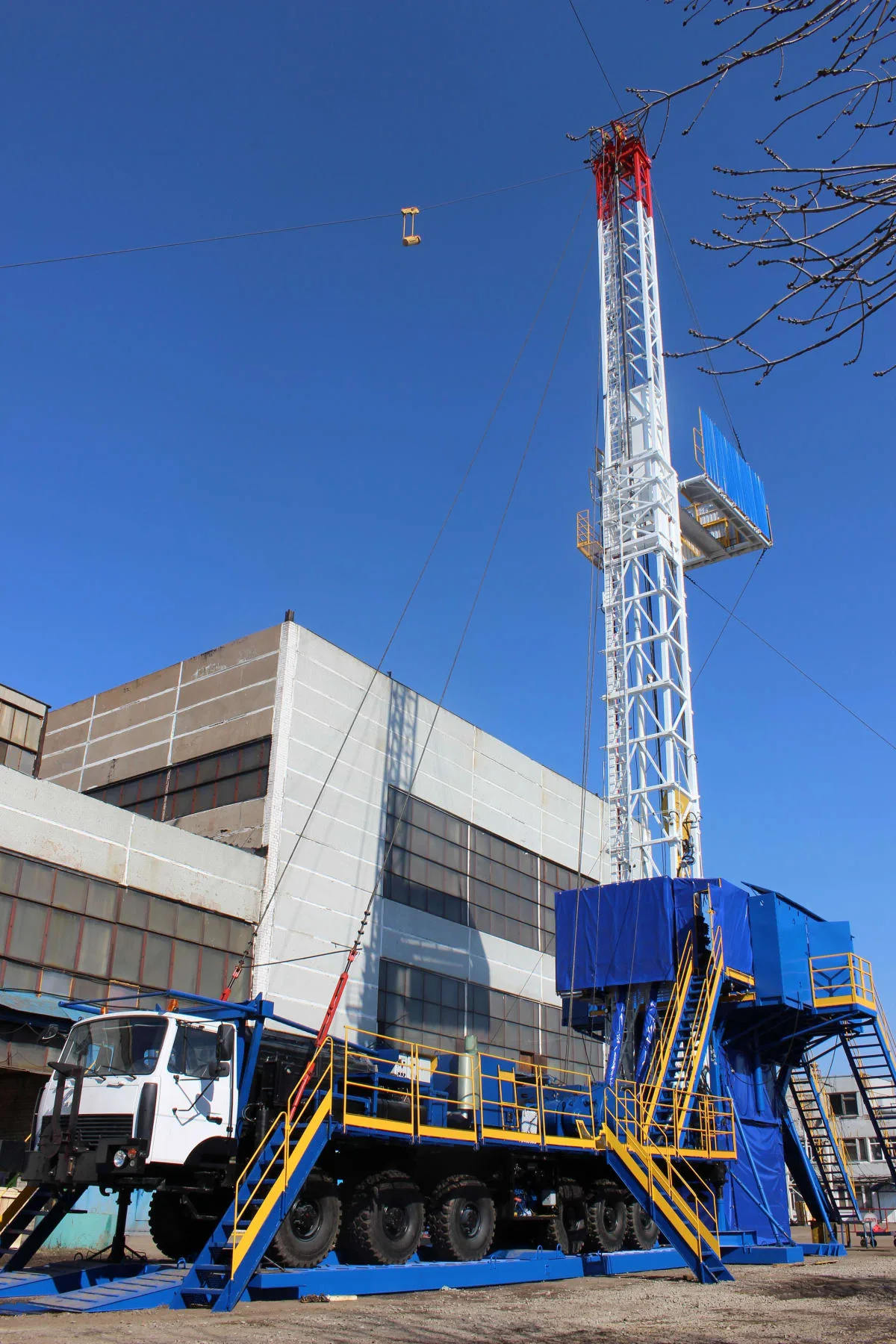

Мобильная буровая установка ILS грузоподъёмностью 250–270 т
Блочно-модульный кустовой комплекс с двухсекционной телескопической вышкой, электрическим частотным приводом лебёдки, ротора и буровых насосов.
250 / 270 тдопускаемая нагрузка на крюке
до 4 000 мусловная глубина
6 кВ · 50 Гцсетевое электроснабжение

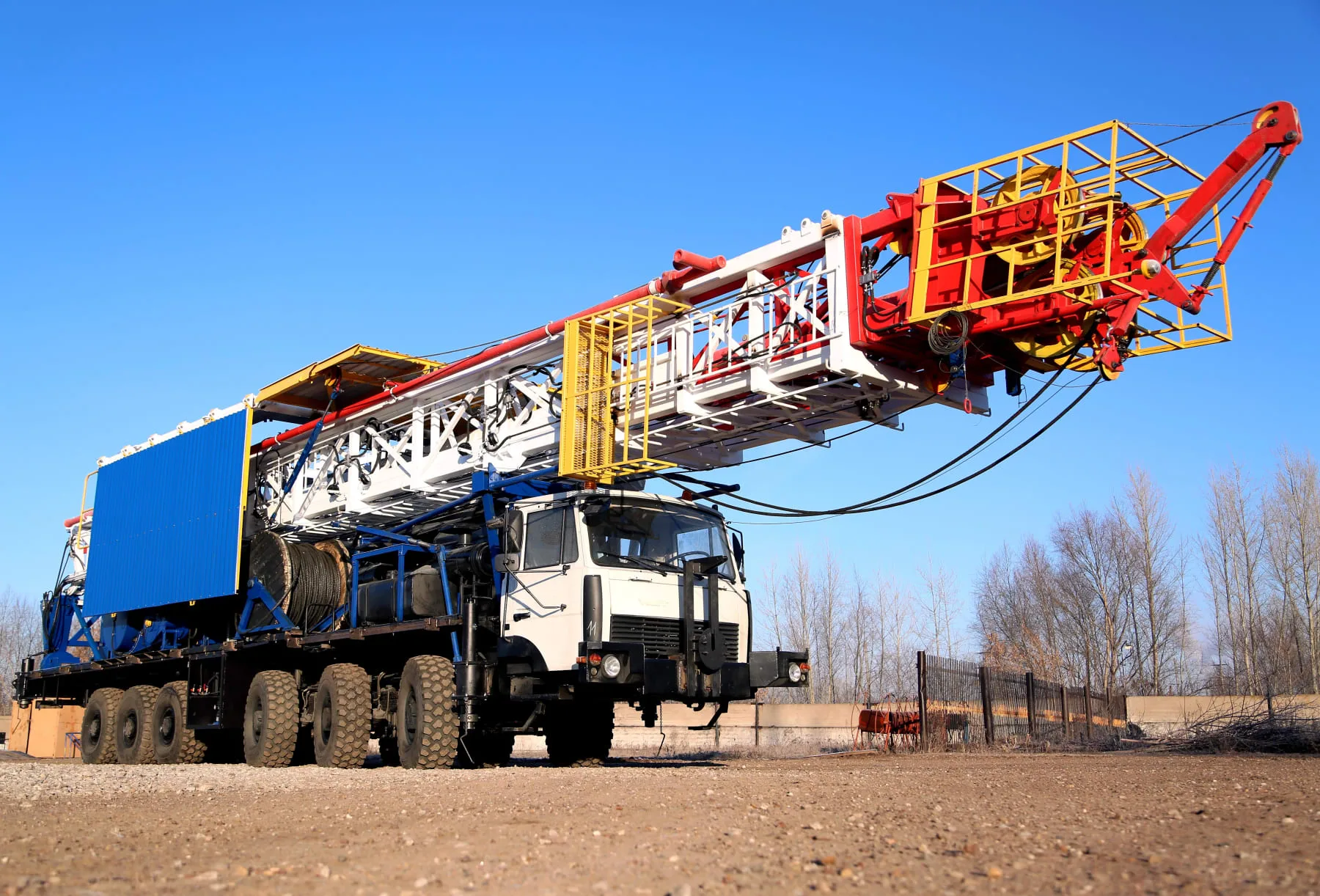

≤ 40 тгабарит автотранспортировки
Состав решения
- Вышко-лебёдочная установка на самоходном шасси и телескопическая мачта
- Буровая лебёдка 1 000 кВт с электрическим частотно-регулируемым приводом

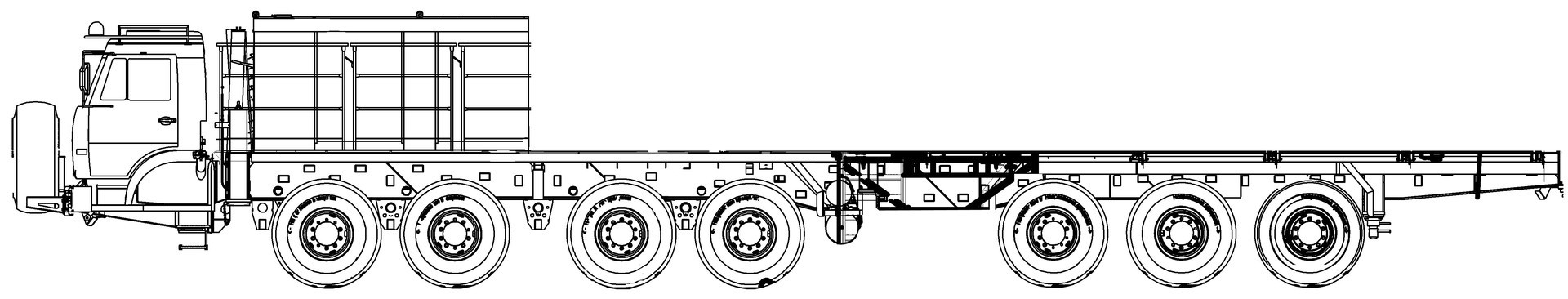

- Подроторное основание высотой 6 м с индивидуальным приводом ротора
- Мобильное здание РУ-НКУ — распределительное и низковольтное комплектное устройство
- Мобильное здание VFD — система управления верхним приводом и частотными преобразователями
- Мобильное здание СУБН — система управления буровыми насосами
- Эргономичная кабина бурильщика с джойстиковым управлением и системой визуализации
- Циркуляционная система 4-ступенчатой очистки бурового раствора
Модели и исполнения
| Узел комплекса | Технический параметр | Особенность |
|---|---|---|
| Вышко-лебёдочная установка | Нагрузка 250 т, система 5 × 6 | Блочно-модульная компоновка на самоходном шасси |
| Буровая лебёдка | Привод 1 000 кВт | ЧРП, динамическое торможение, дисковый аварийный тормоз |
| Подроторное основание | Высота 6 м, рабочее пространство 8 × 6,2 м | Ротор Р-700 с индивидуальным ЧРП |
| Энергетический контур | РУ-НКУ + VFD + СУБН | Распределение, управление приводами и буровыми насосами |
Не нашли точное исполнение?
Передать исходные данныеСпроектируем под вашу технологию.
Начнём с опросного листа, нагрузки и условий эксплуатации.
Техническая основа: исходный продуктовый ресурс. Параметры требуют подтверждения в коммерческом предложении.
