Буровая как
единая система

Проектируем и поставляем мобильный буровой комплекс под задачу заказчика — от вышки и насосных блоков до электропривода, автоматики и ввода в эксплуатацию. Все системы согласованы и находятся в одной зоне ответственности.

250 / 270 тгрузоподъёмностьдо 4 000 мусловная глубина
250 / 270 т
до 4 000 мусловная глубина
КИSelector: ИЛС-250Э (250 ТС)Угол вышки: 0°
Фаза 1/5: Транспортировка

Мачта уложена горизонтально. Транспортное состояние комплекса — не более 40 тонн.

ОТМ. 0.000 · УСТЬЕ СКВАЖИНЫРОТОР 750 кВт250 ТСSCADAВЧРП 6 кВПРОНЕГАМБН-160052 МПа
Выберите точку на схемеОтмеченные узлы комплекса показывают состав и характеристики.

* Моделирование процессов носит презентационный характер и может содержать неточности.

Состав комплекса

Узлы комплекса и связи между ними

Иллюстративная схема компоновки: выберите узел, чтобы увидеть его назначение и связи. Состав модулей и размещение оборудования определяются проектом.

Схема технологической компоновки модулей
01ПитаниеЛЭП или ДЭС
01
Внешнее питание 6 кВ
ЛЭП 6 кВ
02ЯКНОПриём 6 кВ
02
ЯКНО
Ячейка наружной установки
03Наземный технологический рядНа земле
03
РУ / НКУ
Ввод 6 кВ | НКУ 0,4 кВ
04
СУБН

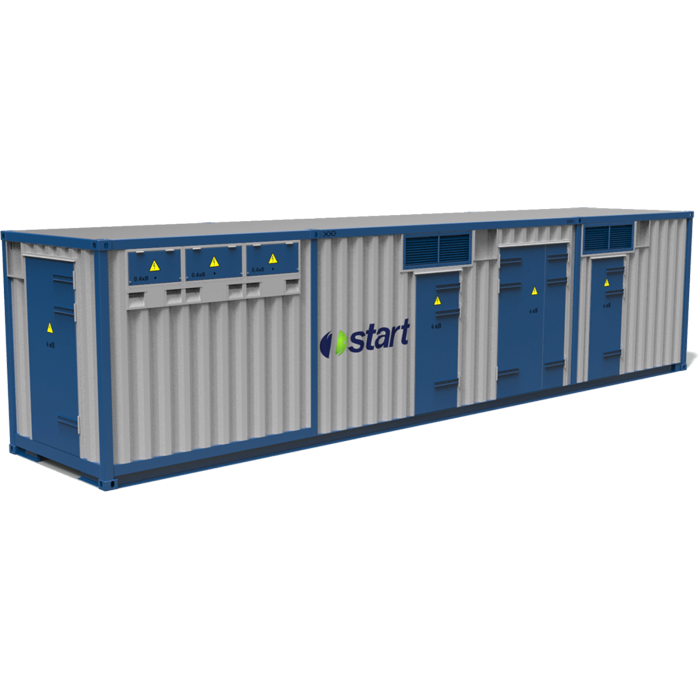

ЧРП буровых насосов
05

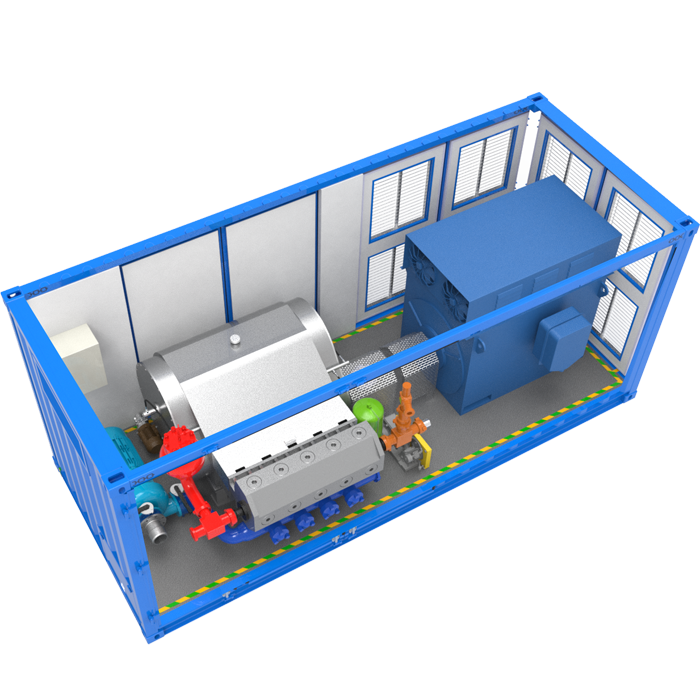

МБН
QWS-2500 | 1600 кВт
06
БПР
Блок приготовления раствора
07
БДЕ
Блок дополнительных ёмкостей
08
Индукционная паровая котельная
до 0,8 МПа
09
Пожарная ёмкость
Запас воды
04КБКСвязь со слайдером
10
КБК
Быстроразборный короб
05СлайдерПередвижная платформа
11
Система передвижения (Слайдер)
Перемещение по кусту
12
ВЛУ с буровой лебёдкой
2 500 кН (250 тс)
13
СВП
BENTEC TD-250-C
14
Кабина бурильщика
Контроль on-line
15
VFD / НКУ
690 В | ЧРП
16
Компрессор
Пневмосистема комплекса
17
ЦСГО
Грубая очистка раствора
18
ПВО
Противовыбросовое оборудование
ВЫБРАННЫЙ УЗЕЛ
01
ПИТАНИЕ
01 Внешнее питание 6 кВ
Модульная компоновка БУ

5 ключевых технологических зон эшелона

Комплекс поставляется в блочно-модульном исполнении полной заводской готовности со сквозной межмодульной стыковкой:

01

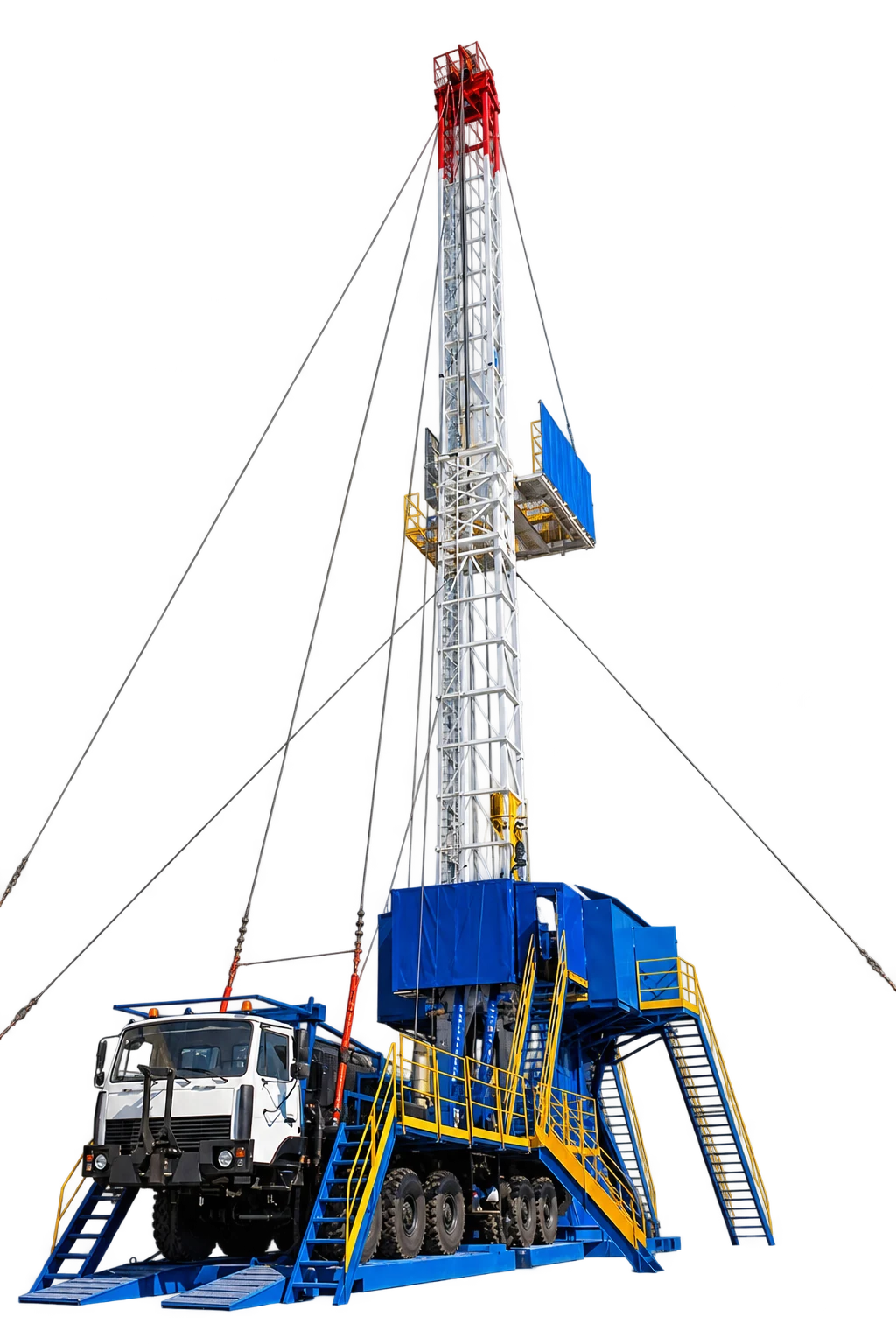

Вышечно-лебедочный блокВышка ВМР-45, лебедка ЛБУ-1200, ротор Р-700, талевая система 250 т
02
Насосный блок2× трехпоршневых насоса УНБТ-950 с независимыми электроприводами
03
Энергокомплекс и АСУКТПБ 6/0,4 кВ, тиристорный ЧРП, цифровая кабина бурильщика
04
Циркуляционная система (ЦС)Очистка, приготовление и хранение раствора; ёмкости по проекту
05
Вспомогательный блокКотельная обогрева, компрессорная ВД, модуль бытового обслуживания
Что получает заказчик

Буровой комплекс с согласованными системами

Вышко-лебёдочная установка, насосы, электропривод и автоматика должны работать совместно. Блочно-модульная компоновка ILS позволяет поставлять как комплекс, так и отдельные элементы.

Задачи и применение →
01 · Подбор и интеграция

Конфигурация под площадку

Согласуем монтажную базу, набор модулей и связи между механизмами. Рассматриваем задачи кустового и одиночного бурения, а также зарезки боковых стволов.

02 · Подбор и интеграция

Мобильность и монтаж

Модули и быстроразборные коммуникации упрощают перевозку и сборку. Допустимые габариты, нагрузки и маршрут транспорта проверяются для конкретного исполнения.

03 · Подбор и интеграция

Управление и сопровождение

Система управления помогает контролировать оборудование и технологические режимы. Наладка и сервис планируются с учётом состава комплекса и работы буровой бригады.

250 тДопускаемая нагрузка на крюке ILS-250E
4000 мУсловная глубина ILS-250E
6 кВ · 50 ГцЭлектроснабжение ILS-250E
270 тОтдельное исполнение ILS-270E

Параметры относятся к указанным сериям. Состав поставки согласуется в техническом задании.

Состав направления

Оборудование и комплексы

Модули электрического бурового комплекса — от внешнего питания до поста управления бурильщика.

Задачи направления

Модернизация и нефтегазовые задачи

Обновление буровой по узлам

Выбор между модернизацией существующего оборудования и поставкой нового блока зависит от состояния механики, требуемого режима и допустимого времени работ.

  • Модернизация электропривода существующих насосов
  • Замена насосного блока
  • Модернизация вышко-лебёдочного блока
Работа с малорентабельными активами

В нефтегазовых материалах представлены технология «Спектр» и мобильный технологический кластер. Их применимость начинается с анализа фонда скважин и экономики объекта; готовый процент прироста добычи не заменяет эту оценку.

  • Анализ и выбор скважин-кандидатов
  • Исследование перспективных интервалов
  • Подбор технологической схемы для актива
Реализация и сервис

От проекта до ввода на кусте

Обеспечиваем полный жизненный цикл мобильного бурового комплекса: шефмонтаж, стыковку приводов, пусконаладку и совместную сервисную эксплуатацию на месторождении.

СерийноГарантия 24 мес

Готовое серийное оборудование

Серийные модули мобильных буровых комплексов ILS-250E и ILS-270E с подтвержденной наработкой на месторождениях Сибири.

  • Склад: неснижаемый запас силовых ячеек, тиристоров, контроллеров и ЗИП
  • Документация: параметры, комплектность и порядок испытаний согласуются для поставки
  • Паспорт: полный пакет исполнительной документации по ГОСТ и нормам Ростехнадзора
По заданиюИнжиниринг под ключ

Индивидуальный проект

Расчёт нагрузок под сложный куст, адаптация гидросистемы под эшелонный ход, кастомные приводы ЧРП и сопряжение с АСУ бурения.

  • Аудит: инструментальный замер параметров сети, воды и технологических нагрузок
  • Шефмонтаж: круглосуточное инженерное руководство монтажом и пусконаладкой на объекте
  • Обучение: квалификационная подготовка эксплуатационной службы заказчика с аттестацией
01Компоновка под объект
02Производство модулей
03Интеграция приводов
04Шефмонтаж
05Пуск и сопровождение
Инжиниринговая группа Л-Старт

Рассчитать конфигурацию комплекса под ваше месторождение
